Η TOMASSIS ENGINEERING σχεδίασε για ένα λατομείο δύο ειδικές γεφυροπλάστιγγες για τη ζύγιση φορτηγών τύπου Dumper υψηλής χωρητικότητας. Το έργο απαιτούσε ονομαστική ζυγιστική ικανότητα 200 τόνων με ζυγιστική υποδιαίρεση 50 κιλών, σε ένα κατάστρωμα πλάτους 7 μέτρων και μήκους 9 μέτρων. Η ζύγιση των φορτηγών Dumper θα έπρεπε να γίνεται αυτόματα χωρίς την παρουσία χειριστή. Το Dumper θα πρέπει να αναγνωρίζεται αυτόματα από το σύστημα καθώς επίσης θα πρέπει o χειριστής να έχει την δυνατότητα επιλογής υλικού ασύρματα.
Η ανάγκη
Η κύρια πρόκληση ήταν να σχεδιαστεί μια μηχανική δομή που να ήταν όσο το δυνατόν πιο χαμηλού προφίλ, ώστε να περιορίζεται το ύψος της γέφυρας, διατηρώντας παράλληλα εξαιρετική μετρολογική ακρίβεια και υψηλή ανθεκτικότητα για περιβάλλον λατομείου.
Για να επιτευχθεί αυτός ο στόχος, το κατάστρωμα γεφυροπλάστιγγας 7 μέτρων × 9 μέτρων έπρεπε να στηρίζεται σε 12 σημεία στήριξης κατανεμημένα σε τρεις διαμήκεις δοκούς.
Η λύση μας

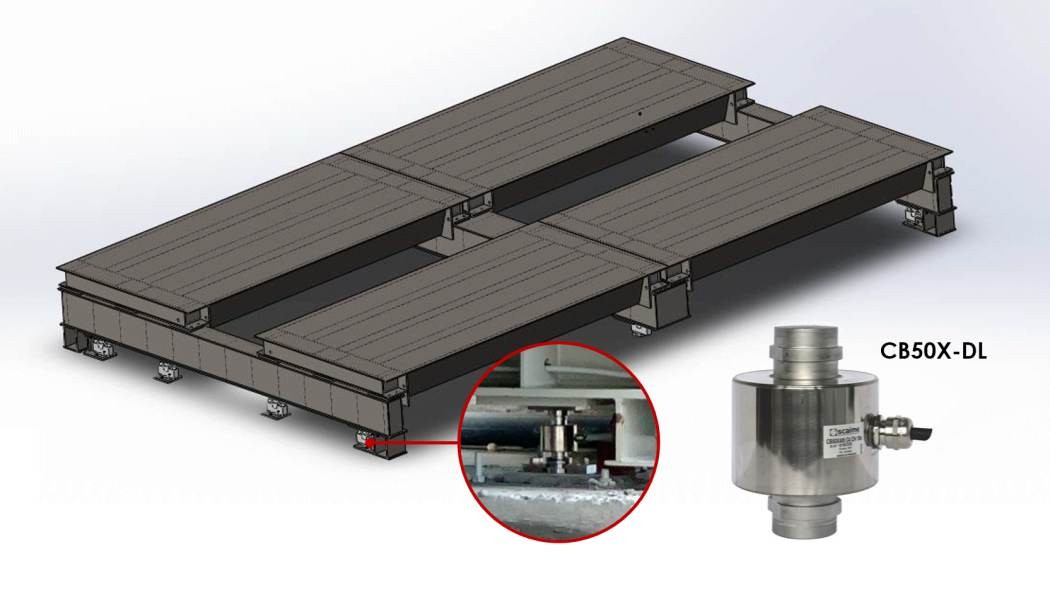

Η εταιρεία TOMASSIS ENGINEERING προκειμένου να καλύψει τις ανάγκες του πελάτη της χρησιμοποίησε 12 ψηφιακές δυναμοκυψέλες της εταιρείας SCAIME τύπος CB50X-DL, δυναμικότητας 40 τόνων η καθεμία. Εγκαταστάθηκε αναγνώστης καρτών κατάλληλος για εξωτερικό χώρο μεγάλης εμβέλειας καθώς και πίνακας αυτοματισμού ο οποίος έχει την δυνατότητα επιλογής των προιόντων ασύρματα από μεγάλη απόσταση.
Η επιλογή της ψηφιακής δυναμοκυψέλης CB50X-DL ανταποκρίθηκε άμεσα στους στόχους του έργου:
- Υψηλή μηχανική ανθεκτικότητα κατάλληλη για δυναμικά φορτία και συνθήκες λειτουργίας λατομείου.
- Ακρίβεια συμβατή με τις απαιτήσεις μιας γεφυροπλάστιγγας 200 τόνων/50 κιλών.
- Βαθμονομημένη ψηφιακή έξοδο που επιτρέπει τη θέση σε λειτουργία της γεφυροπλάστιγγας χωρίς τη χρήση βαρών βαθμονόμησης. Κάθε δυναμοκυψέλη παρέχει βαθμονομημένη ψηφιακή έξοδο (200.000 σημεία για 40 τόνους με τυπική ακρίβεια 0,1%). Αυτή η λειτουργία επιτρέπει την ακριβή προβαθμονόμηση της γεφυροπλάστιγγας απευθείας από τις ψηφιακές δυναμοκυψέλες.
Εξοπλισμός που χρησιμοποιήθηκε
- 12 ψηφιακές δυναμοκυψέλες CB50X-DL 40t
- 12 ανοξείδωτες βάσης έδρασης δυναμοκυψελών κατάλληλες για χρήση σε γεφυροπλάστιγγες τύπου Dumper
- Ψηφιακά συνδετικά κυτία δυναμοκυψελών
- Ηλεκτρονικός ενδείκτης με οθόνη αφής
- Βιομηχανικό Ηλεκτρονικό Υπολογιστή 24/7 με λογισμικό βιομηχανικών προδιαγραφών
- Οθόνη τύπου LED κατάλληλη για εξωτερική χρήση προστασίας ΙΡ68
- Αναγνώστη καρτών RFID
- Πίνακας αυτοματισμού
Οφέλη πελάτη
- Μειωμένο μηχανικό ύψος της γεφυροπλάστιγγας χάρη στον αυξημένο αριθμό σημείων στήριξης και την συμπαγή ενσωμάτωση των δυναμοκυψελών.
- Έυκολη Εγκατάσταση: Η αρχική βαθμονόμηση μπορεί να πραγματοποιηθεί χρησιμοποιώντας τα βαθμονομημένα ψηφιακά δεδομένα των δυναμοκυψελών, εξαλείφοντας την ανάγκη μεταφοράς βαρών βαθμονόμησης στο χώρο του λατομείου.
- Μειωμένο κόστος εφοδιαστικής και χρόνος διακοπής λειτουργίας κατά τη θέση σε λειτουργία και τη μετρολογική συντήρηση.
- Ανθεκτικότητα κατάλληλη για περιβάλλοντα εξόρυξης: σκόνη, κραδασμοί, κρούσεις και κυκλοφορία βαρέων οχημάτων.
- Υψηλή σταθερότητα μέτρησης χάρη στην ψηφιακή τεχνολογία και την κατανομή φορτίου του CB50X-DL σε 12 στηρίγματα.
- Διαγνωστικό σφαλμάτων χάρη στην χρήση ψηφιακών δυναμοκυψελών
